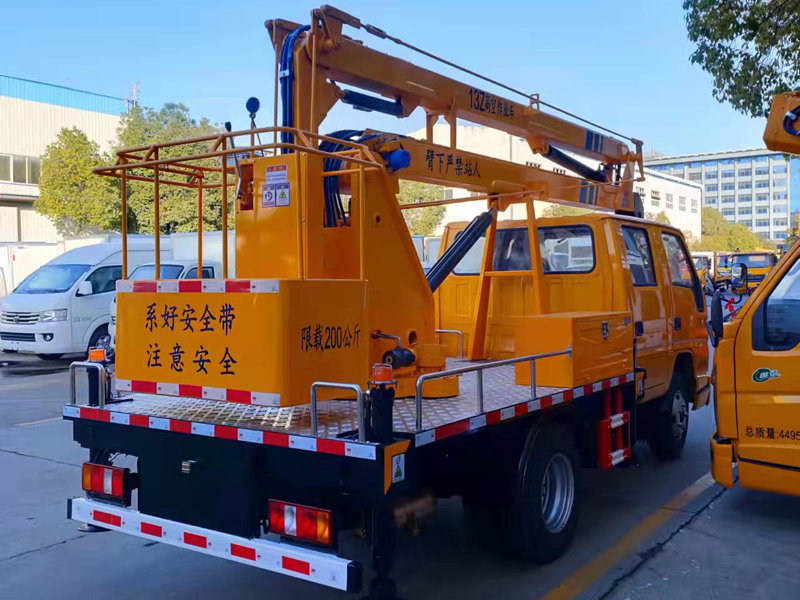

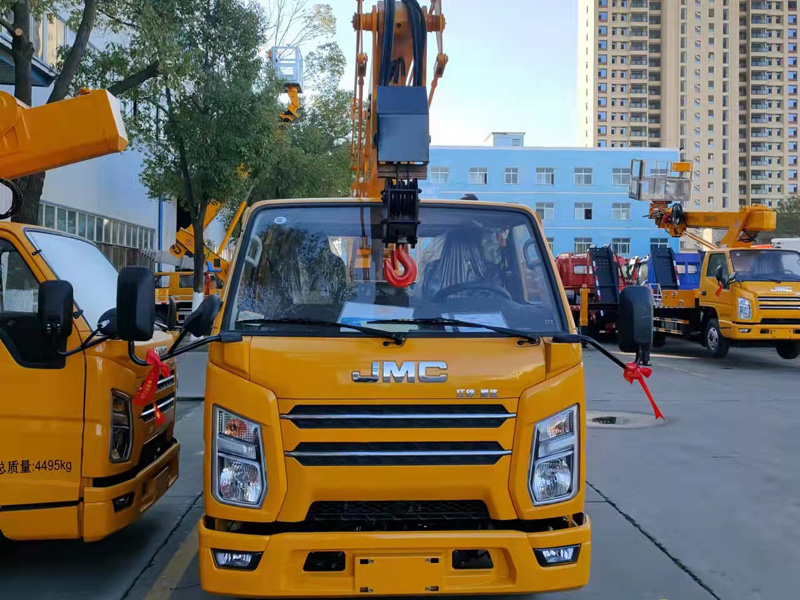

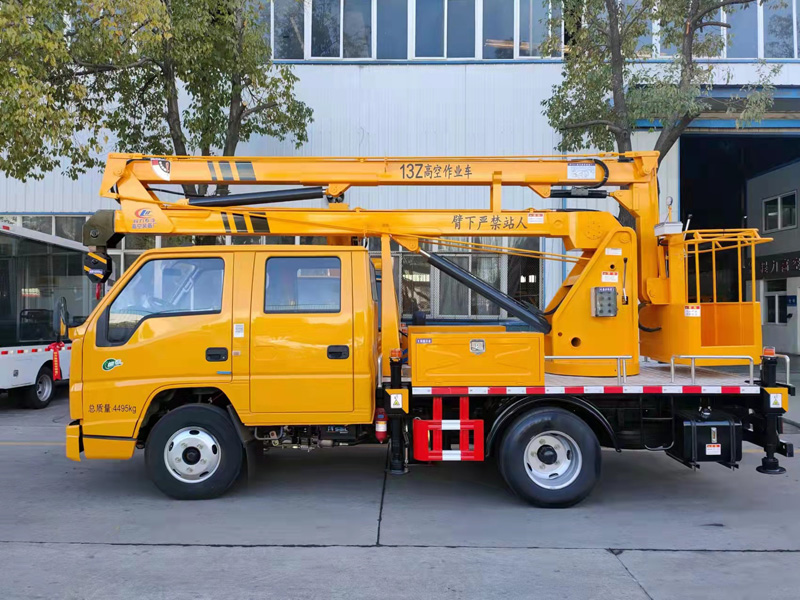

江铃顺达 13米高空作业车
PRODUCTS TITLE
底盘配置：
JX4D30B6H 功率 85KW115 马力/双排驾驶室，2800 轴距，7.00 钢丝胎，油刹，五档箱， 前桥 2 吨，后桥 3.5 吨，带方向助力，带排气制动，原厂 ABS，原厂空调，多功能方向盘
专用性能：
液压 360 度全回转，三节折叠臂，单液压举升缸，带双向平衡阀，带电控操作举升臂， 四支液压油缸可调式支腿带双向液压锁（支腿操作为手动操作，可单独**），上下二套操作台，带 1 吨吊钩，**作业高度 13米，**作业半径 5.6 米，**起吊重量 1 吨。
设备结构紧凑，坚固耐用，操作方便可靠。独特的全回转三节臂液压操控系统设计使工作人员操作更平稳，能更安全的将工作人员送到作业位置，进行维修,安装,清洗,摄影,造船,化工,电力抢修,剪枝,更换路灯及其他工程高空作业抢修！
主要特点：
1、臂架和支腿均采用低合金 Q345 型材，四周无焊缝，外形美观，受力大，强度高；
2、H 型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；
3、回转机构采用可调节式，方便调节；
4、转台双向 360°回转，采用了**的涡轮蜗杆式减速机构（具有自润滑和自锁功能），后期维护也可方便的通过调整螺栓位置轻松达到效果；
5、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；
6、下车与上车互锁，操作安全、可靠；
7、上车操作通过节流阀实现无极调速；
8、吊篮采用外置拉杆机械式调平，更加稳定和可靠；
9、转台和吊篮设有启动和熄火开关，操作方便，节省燃油；
作业工况图
引用有以下标准：
1） GB/T9465《高空作业车》
2） GB3766 《液压系统通用技术条件》
3） GB7258《机动车运行安全技术条件》
4） GB1589 《汽车外廓尺寸载荷及质量限值》
5） GB4785 《汽车及挂车外部照明和光信号装置的安装规定》
6） GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》
7） QC/T252 《专用汽车定型试验规程》
8） JB/ZQ3011 工程机械焊接通用技术条件
9） JG5099 《高空作业机械安全规则》
10） CCAP-C11-01-2014 《强制形产品认证实施细则 汽车》
4、 主要技术参数
上装基本配 置 |
臂架 | 臂架形式 | 三节折臂 |
材料 | 型材Q345B/4mm |
臂架截面 | 四边形 |
起伏角度 | 0°-70°(相对水平面) |
作业工况 | **作业高度 | 13m |
**作业高度时 作业幅度 | 3m |
**作业幅度 | 6.2m |
**作业幅度时 作业高度 | 8.6m |
回转 | 双向 360°连续回转 |
|
吊臂 | **起吊质量 | 1000Kg |
**起吊高度 | 6.8m |
吊钩 | 1T |
支腿 | 支腿型式 | 前后H 型 |
支腿材料 | 型材Q345B/5mm |
支腿跨距 | 纵向（mm）：3240，横向（mm）：3180 |
液压锁 | 四个支腿都带双向液压锁 |
后支腿频闪灯 | 黄色；两只 |
|
车厢 | 材料 | 优质碳钢及型材，铺 3 ㎜防滑花纹钢板 |
工具箱 | 1200*400*500；模具冲压门，带不锈钢门锁 |
围栏 | Φ20 不锈钢管 |
踏步 | 驾驶室侧带上下踏步 |
侧、后防护 | 优质碳钢冷弯型材；强度高 |
轮罩 | 注塑模具成型，美观，强度高 |
转台 | 立臂 | 低合金钢板拼焊组成 |
回转支承 | 单排四点接触球式带外齿，QWD730.20 |
减速机 | 涡轮蜗杆式，CW-28 |
马达 | BMP-50 |
吊篮 | 额定载荷 | ≤200Kg |
尺寸 | 长X 宽X 高（mm）：1080X620X1150 |
调平形式 | 外置拉杆机械调平 |
保险带 | 一副 |
调平装置 | 机械调平，拉杆外置 |
液压系统 | 液压油箱 | 65L；带液位表 |
齿轮泵 | 定量泵，流量 25ml/r |
工作压力 | 带压力表；16MPa |
液压阀组 | 集成电磁阀组 |
油缸 | 12 只；带双向平衡阀或液压锁进行锁止，保证安 全 |
操作系统 | 支腿 | 手动操作，各支腿可单独可调，上下车互锁 |
操作方式 | 手动和电动结合 |
臂架动作 | 转台和吊篮电动双位操作 |
发动机启动、熄 火 | 转台和吊篮双位操作 |
6、主要液压元件清单
油 漆 标识及标牌 | 发动机油门 | 手动拉线 |
知名品牌油漆；颜色光滑，线条美观； 清晰、醒目、**不褪色 |
序号 | 货物名称 | 规格 | 产地 | 制造商名称 | 单位 | 数量 |
1 | 小臂油缸 | 63/35-380*650 | 河南 | 河南汇博 | 只 | 1 |
2 | 上臂油缸 | 100/63-1022*1403 | 河南 | 河南汇博 | 只 | 1 |
3 | 下臂油缸 | 100/63-1076*1535 | 河南 | 河南汇博 | 只 | 1 |
4 | 垂直油缸 | 80/55-500 | 河南 | 河南汇博 | 只 | 4 |
5 | 水平油缸 | 50/28-800*1100 | 河南 | 河南汇博 | 只 | 4 |
6 | 伸缩油缸 | 63/35-1000*1300 | 河南 | 河南汇博 | 只 | 1 |
7 | 平衡阀 | 25160BF | 江苏扬州 | 扬州中梅 | 只 | 3 |
8 | 液压锁 | S0-K8L-41B | 江苏扬州 | 扬州中梅 | 只 | 4 |
9 | 液压锁 | S0-K8L-43 | 江苏扬州 | 扬州中梅 | 只 | 1 |
10 | 多路阀 | DL-8G |
江苏扬州 |
扬州中梅 | 只 | 1 |
11 | 集成块 | ZMFB-14（6 联） | 江苏扬州 | 扬州中梅 | 台 | 1 |
12 | 节流阀 | GKZ-14 | 江苏扬州 | 扬州中梅 | 只 | 2 |
13 | 交叉溢流阀 | VLP40-DI-38 | 江苏扬州 | 扬州中梅 | 只 | 1 |
14 | 回转支承 | QWD730.20 | 山东烟台 | 烟台浩阳 | 台 | 1 |
15 | 减速机 | CW-28 | 湖北随州 | 随州亿丰 | 台 | 1 |
16 | 齿轮泵 | CB-FC25 | 安徽合肥 | 合肥赛源 | 台 | 1 |
17 | 液压马达 | BMP-50 | 镇江 | 镇江大力 | 台 | 1 |
18 | 绞车马达 | BMT-100/PHF | 镇江 | 镇江大力 | 台 | 1 |
19 | | | | | | |
整车出厂：出具正规底盘合格证、整车合格证、全国统一机动车上户**、随车工具、车辆质保手册、全国服务站名录等。
联系人：季经理
手机：15826782520
微信：15826782520
地址：湖北省随州市南郊程力汽车工业园
优惠活动：5千－5万
