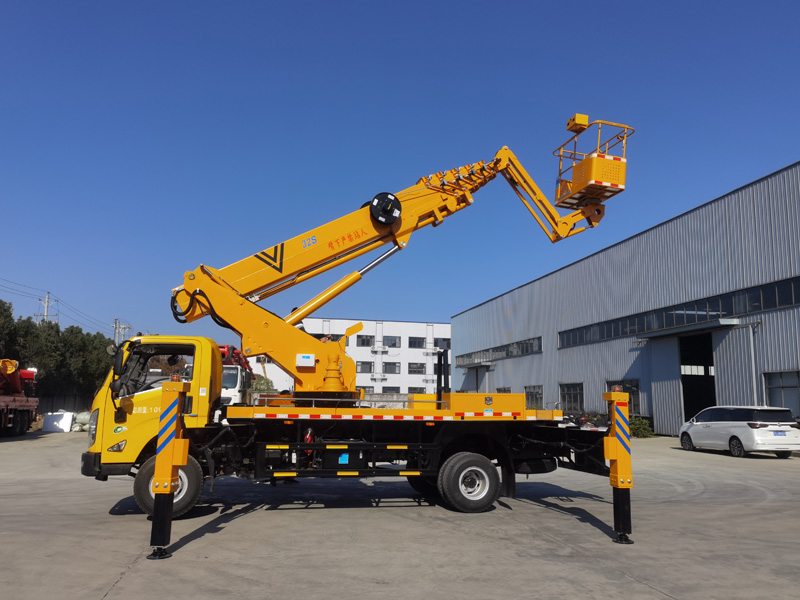

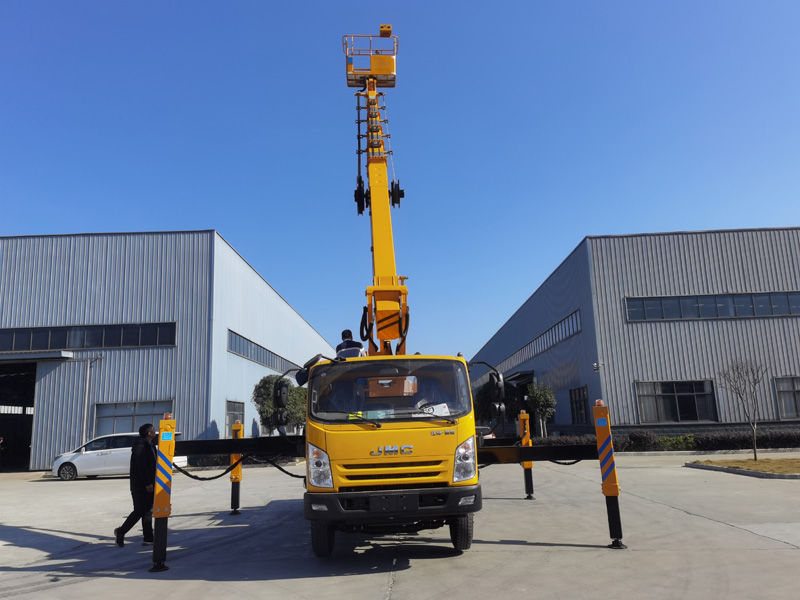

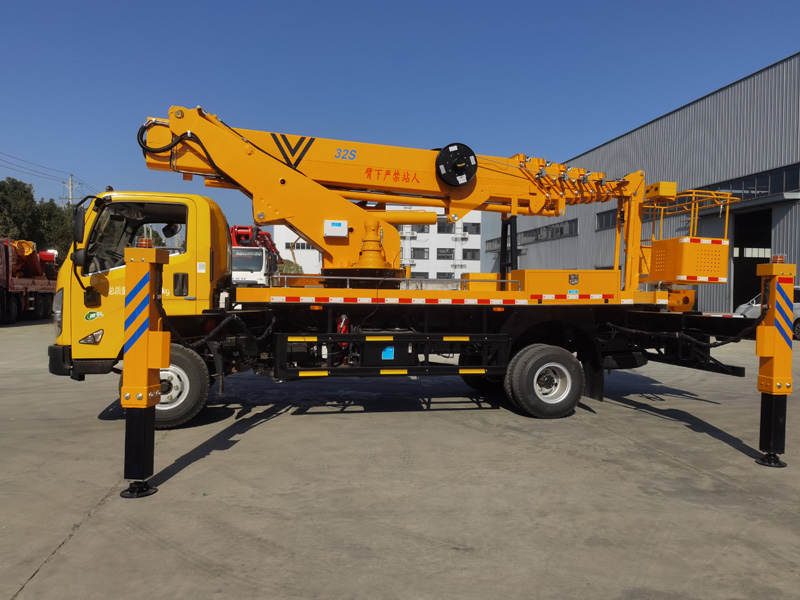

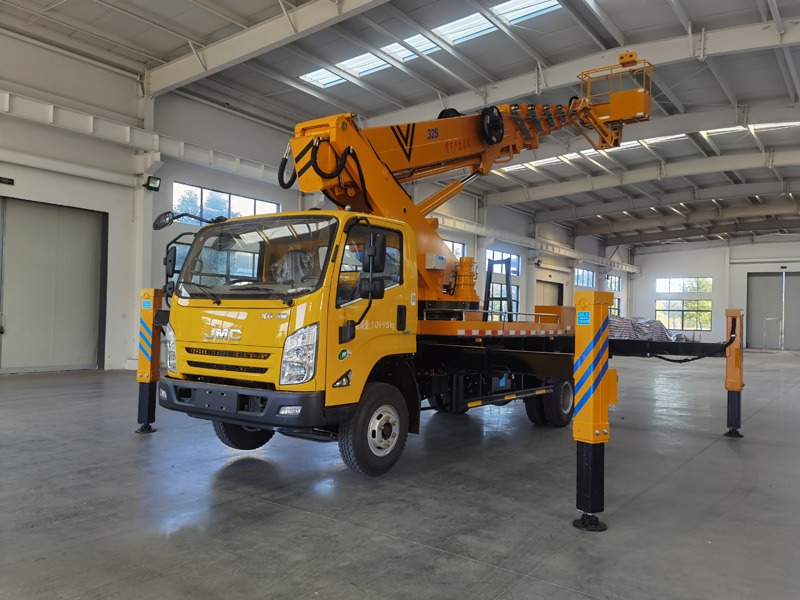

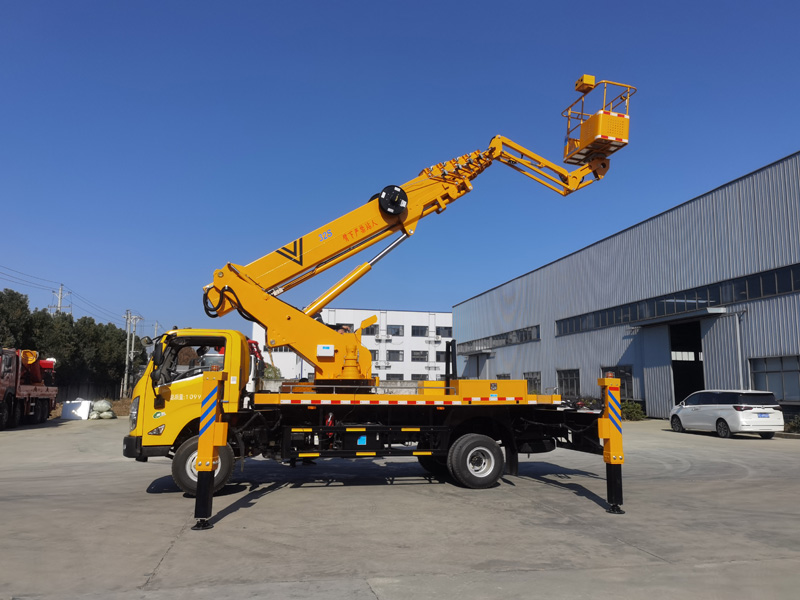

江铃国六32米高空作业车
PRODUCTS TITLE
底盘配制:采用凯锐单排驾驶室,3800轴距,康明斯156马力国六柴油发动机,带方向助力,8.25R16钢丝胎,6档变速箱,汽刹,空调。
上装配制:作业高度32米,作业臂为5+1式伸缩式(带小飞臂),整车带四个液压伸缩支腿(上下伸缩和水平伸缩),应急泵,斗带360度旋转,无线遥控,转台可操作,大承重200公斤,不锈钢围板、花纹防滑走台板。
技术优势:工作斗采用机械平衡设计,其作用是工作时工作斗始终处于平衡状态。电脑**,自动限幅,危险工作报**,安全性能**。下车有显示器,实时显示整车作业工况。
六边形工作臂增加强度,同步伸缩,结构紧凑,作业效率高,作业范围大。伸缩油缸外置,链条伸缩机构,更容易观察故障点,方便维修。
支腿单独可调,可根据作业地面环境,单独调节每个支腿,即使地面凹凸不平,也能使整车调整到平稳状态。
车辆配制进口双向液压锁、双向带锁平衡阀、液流阀、液压油缸、发动机启停应急泵、操作系统及其**电脑等主要均采用国内知名品牌,核心采用进口件。换向平稳,操作灵活方便;支腿与工作臂互锁,安全可靠,防止误操作。
主要技术参数:
32米高空作业车主要技术参数 |
类别 | 项目 | 单位 | 数据 |
尺寸参数 | 总长 | mm | 8000 |
总宽 | mm | 2310 |
总高 | mm | 3350 |
质量参数 | 乘坐人数(含驾驶员) | 人 | 3 |
总质量 | kg | 10995 |
主要性能参数 | 工作平台额定载荷 | kg | 260 |
**作业高度 | m | 32 |
**作业高度时作业幅度 | m | 3.9 |
**作业幅度 | m | 16.8 |
**作业幅度时作业高度 | m | 4.5 |
支腿跨距 | 横向 | mm | 6050/5750 |
纵向 | mm | 5050/5300 |
臂架变幅时间 | s | 60 |
臂架回转速度 | s/r | 75 |
支腿收放时间 | s | 40 |
行驶参数 | 前悬 | mm | 1155 |
后悬 | mm | 2470 |
后伸 | mm | / |
轴距 | mm | 4200 |
**行驶速度 | Km/h | 100 |
**小离地间隙 | mm | 195 |
接近角 | . | 20 |
离去角 | . | 11 |
配置说明
部件名称 | 简要说明 |
底盘 | 江铃 |
发动机 | 柴油发动机,国六排放 |
驾驶室 | 单排座,可乘坐3人,驾驶室配置空调,方向助力 |
围板及走台板 | 不锈钢围栏及防滑走台板 |
取力系统 | 气动操作 |
工作平台 | 1400x650x1150 |
臂架形式 | 六节六边型工作臂,同步伸缩 |
回转装置 | 360度连续回转 |
支腿 | 前V后H型双节支腿,单独可调 |
操作 | 转台和地面遥控器电气操作 |
**系统 | 电液比例**系统,也可选装负载比例系统,实现双动作同步,实现无级调速 |
调平系统 | 液压自动调平 |
基本功能及配置
32米高空作业车基本功能安全配置:作业车可以实现平台载荷260KG,**作业高度32米,**作业幅度16.8米。 |
名称 | 简要说明 |
上下车自动互锁装置 | 用于上下车互锁,防止误操作发生危险 |
支腿检测功能 | 当支腿出现不受力情况,智能限动,保护安全,选装 |
水平检测功能 | 实时检测整车是否水平 |
应急电动应急泵 | 当发动机及主泵发生故障时,可将工作人员送回到地面 |
紧急停止装置 | 用于紧急停止操作 |
夜间安全**示装置 | 在车辆上有工程频闪灯,照明灯 |
整车水平状态测试仪 | 可检测整车横向纵向两个方向倾斜状态 |
发动机点火熄火 | 在地面和转台处可对发动机进行点火,熄火**,防二次启动 |
实时通讯 | 在平台和地面配有无线对讲 |
